Arduino驱动IIC/I2C LCD1602模块显示（4根线解决连接）

夜玫瑰 · 发表于 2017-8-26 16:00:58

接上I2C接口后，定义引脚时，是SDA和SCL原理图上的引脚号，还是用杜邦线插入对应的引脚号？

dpsgdsb · 发表于 2018-7-8 17:46:36

关于1602LCD驱动以及通过PCF8574T转接板与Arduino相连，网络搜索简书上说的基本都对，连接方法也没问题
通过此种方式，可以大大节省Arduino的IO口，前提是原作者得购买一块PCF8574T转接板。我这个是PCF8574AT转接板！

LCD显示屏与转接板所需要材料
1x Arduino UNO
1x LCD 16x2
1x PCF8574T转接板
电烙铁、焊锡、松香等
接线
首先，把转接板焊接到LCD显示屏上（方向如上图）
PCF8574T Arduino
GND -> GND
VCC -> 5V
SDA -> A4
SCL -> A5

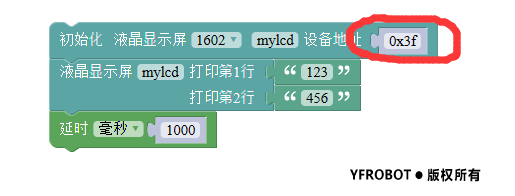

打开软件米思齐0.99MIXLY
需要把地址默认的0x27 改为0x3f


其他不变，但是发现接入vcc5.0背光太亮了，有两个解决方案，

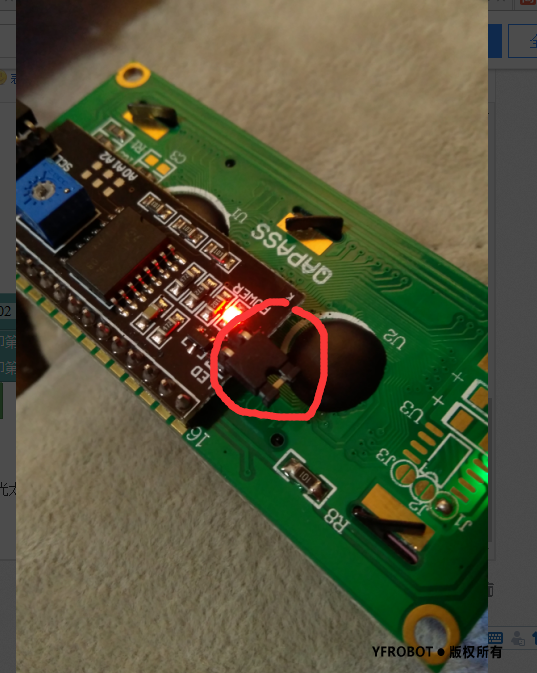

第一个就是就是把pcf8574AT的跳针帽取下来，串联一个1k的电阻：
$J9_@7_[]NYR_D{KRQ6GBOSW.png$

第二个方案就是把vcc端口接入主板上3v的完美解决！！
最后看一下成果！

gal333arduino · 发表于 2018-11-6 09:16:02

谢谢分享！ win7 64 Arduino 1.8.7 一次成功

Zjava · 发表于 2019-4-8 13:39:24

用的是arduino uno R3和PCF8574T，连接没问题，程序写进去之后液晶屏只是常亮，没有反应，有人知道咋回事吗

heping2019 · 发表于 2019-8-4 15:28:48

各位专家，我是用上面的检测IC2设备端口的程序，检测地址是0x27
#include <LiquidCrystal_I2C.h>
#include <Wire.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
}

void loop(){
  mylcd.setCursor(0, 0);
  mylcd.print("123");
  mylcd.setCursor(0, 1);
  mylcd.print("456");

}

但无法没有显示结果。

heping2019 · 发表于 2019-8-4 15:33:00

问题解决了，是因为亮度太亮造成的。

azi1974 · 发表于 2019-11-6 23:41:33

win7 arduino 8574T一次点亮，试了给的所有的程序，均运行成功！

wmjljl · 发表于 2020-8-19 23:00:49

非常不错，非常感谢。

uohzhcim · 发表于 2021-4-15 23:01:30

用的python，lcd_write（0x00）关不掉背光呀？

uohzhcim · 发表于 2021-4-15 23:02:22

输出字符和清屏都没问题
