5V单路继电器模块-PH2.0座
产品简介

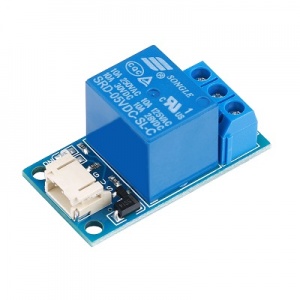

5V单路继电器模块-PH2.0座版本为新版5V继电器模块，使用方法和旧版本相同，采用PH2.0-3P接口，接线更便捷。
模块采用松乐5V继电器设计制作，可以直接连接DC5V对模块进行控制。控制电路设计IN4007二极管，反向保护更加安全，PH2.0-3P接口设计，使用专用传感器线连接单片机I/O口非常方便；负载采用大电流3P接线端子，常开常闭控制随意选，可以控制220V 10A（最大）负载。
模块设计了电源指示灯及控制指示灯，继电器吸合时控制指示灯点亮，断开则熄灭，控制更加明了。
继电器原理介绍

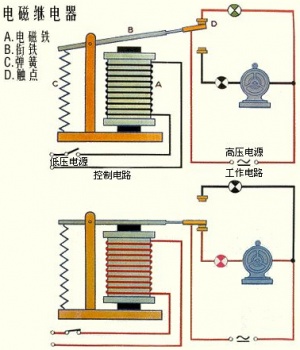

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。
示意图见右侧->>
这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。
规格参数
- 供电电压：DC5V
- 电气寿命：10万次
- 机械寿命：100万次
- 工作温度：-25 ~ 70 度
- 安装孔径：3MM
- 模块尺寸：39.5mm*21mm*19mm（长*宽* 高）
- 模块重量：12.8g
引脚说明
- 1. VIN -- +5V
- 2. IN1 -- 控制信号输入端
- 3. GND -- 地
- 4. 常闭输出引脚
- 5. 公共输出引脚
- 6. 常开输出引脚
应用示例
电路连接示意图
- 单路继电器模块的 VIN、IN1、GND分别连接 Arduino UNO的VCC(+5V)、D8、GND引脚。
提示：
1、控制信号线连接单片机I/O口，这里连接D8引脚（可根据实际程序更改连接）。
2、继电器实际带载能力可以达到DC30V 10A 或 AC220V 10A，不懂强电应用的客户，为了安全起见，可以用一个LED (上面的图2) 来模拟家用电器做此实验吧，控制方法相同。我们这里也使用LED模块（图2）来进行演示，负载端口我们连接的是常开电路。
3、有一定电力基础的客户可以自行实验，用模块控制家电（上面的图1），接线时务必断开电源。
4、图中模块为旧版本模块示意图请忽视，新版本模块功能与使用方法都相同。
示例代码
/* Relay test */ #define relayPIN 8 void setup() { pinMode(relayPIN, OUTPUT); } void loop() { digitalWrite(relayPIN, HIGH); delay(1000); //延时1000毫秒 digitalWrite(relayPIN, LOW); delay(1000); //延时1000毫秒 }
程序下载地址：RelayTest
程序运行结果：当单片机给高电平信号到单路继电器模块，继电器闭合，点亮LED并持续1S；低电平信号或无信号时，断开（连接常开情况），LED模块熄灭1S，如此反复！
参考资料
更多建议和问题欢迎反馈至 YFRobot论坛
