驱动12864液晶

12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。主要控制芯片一般为ST7920或与之兼容的IC。

大家在网上搜索12864时，总会发现带不带字库，它们的分别：带字库版不需要用点阵生成器把汉字变成点阵后再输入，直接输入汉字内码即可显示出对应汉字，无字库版想要显示汉字，只能自己按照点阵方式驱动。

硬件特性：

提供 8 位，4 位并行接口及串行接口可选

并行接口适配 M6800 时序自动电源启动复位功能

内部自建振荡源

64×16 位字符显示 RAM（DDRAM 最多 16 字符×4 行，LCD 显示范围 16×2 行）

2M 位中文字型 ROM（CGROM），总共提供 8192 个中文字型（16×16 点阵）

16K 位半宽字型 ROM(HCGROM)，总共提供 126 个西文字型（16×8 点阵）

64×16 位字符产生 RAM（CGRAM）

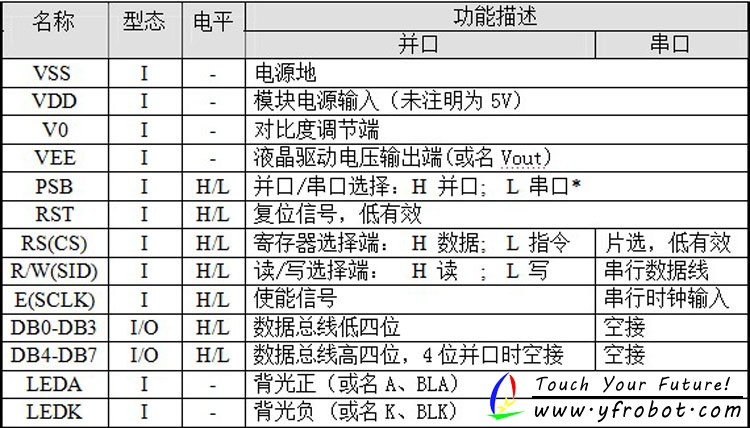

引脚功能图：


登录/注册后可看大图


2013-8-21 14:51 上传

详细资料可以下载下面的12864手册；
12864液晶手册：

hs12864-15.pdf (436.36 KB, 下载次数: 833)

2013-8-20 20:30 上传

点击文件名下载附件

下图就是12864液晶的实物图了：


登录/注册后可看大图


2013-8-21 14:20 上传

、
上面说过12864的连接方法： 8 位，4 位并行接口及串行接口可选。串行接法
电路示意图如下：


登录/注册后可看大图


2013-8-21 14:20 上传

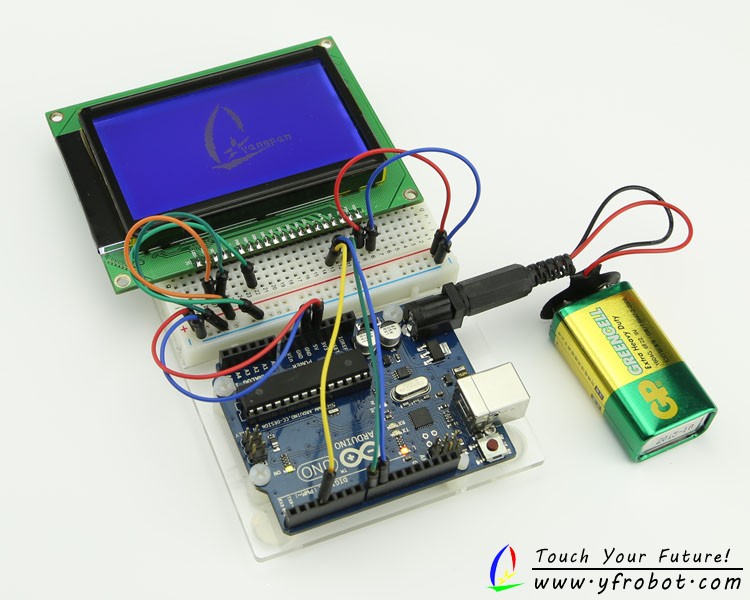

实物连接图如下：


登录/注册后可看大图


2013-8-29 09:45 上传

12864库文件：

LCD12864RSPI_1.0.zip (2.04 KB, 下载次数: 3970)

2013-8-21 13:54 上传

点击文件名下载附件
库文件

例程：

[C] 纯文本查看 复制代码

/*
  Arduino驱动LCD12864显示
  BY YFRobot
*/

#include "LCD12864RSPI.h"
#define AR_SIZE( a ) sizeof( a ) / sizeof( a[0] )
unsigned char show0[]="YFROBOT"; //YFROBOT
unsigned char show1[]= { 0xB9, 0xA4, 0xD7, 0xF7, 0xCA, 0xD2 };   //工作室
unsigned char show2[]="Touch You Future"; //Touch You Future
unsigned char logo[] =                  // 扬帆Logo
{
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x20,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x40,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,
      0x90,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,
      0x8C,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x07,
      0x0E,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0E,
      0x06,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x1C,
      0x07,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3C,
      0x07,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x78,
      0x07,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x70,
      0x03,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xF0,
      0x03,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x01,0xE0,
      0x03,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x03,0xE0,
      0x03,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x03,0xC0,
      0x03,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x07,0xC0,
      0x01,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x07,0x80,
      0x01,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x80,
      0x01,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0x00,
      0x01,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0x00,
      0x01,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0x00,
      0x01,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x1E,0x00,
      0x01,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x3E,0x00,
      0x00,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x3E,0x00,
      0x00,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x3E,0x00,
      0x00,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x3C,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x7C,0x00,
      0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x7C,0x00,
      0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x7C,0x00,
      0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x7C,0x01,
      0xC0,0x40,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x7C,0x01,
      0xC1,0x80,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x78,0x01,
      0xC7,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x78,0x01,
      0xBC,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x78,0x04,
      0x38,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x78,0x1C,
      0x20,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x78,0x7C,
      0x14,0xCE,0xEE,0x6F,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x38,0x00,
      0x15,0x4A,0xA8,0xA5,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x38,0x0F,
      0x09,0x4A,0xEE,0xA5,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x38,0x0C,
      0x08,0xEA,0x28,0x75,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x18,0x18,
      0x08,0x00,0xE8,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x18,0x20,
      0x00,0x0F,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x08,0x00,
      0x0F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x1F,
      0xFF,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x01,0xFF,0xFF,
      0xFE,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x3F,0xFF,
      0xF0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x07,0xFF,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x03,0xF8,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x80,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
      0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00
};

void setup(){
  LCDA.Initialise(); // 屏幕初始化
  delay(100);
}
void LOGO(){
  LCDA.CLEAR();//清屏
  delay(100);
  LCDA.DrawFullScreen(logo); //全屏显示logo
}
void NAME(){
  LCDA.CLEAR();//清屏
  delay(100);
  LCDA.DisplayString(0,0,show0,AR_SIZE(show0));//第一行第一格开始，显示"YFROBOT"
  delay(100);
  LCDA.DisplayString(0,4,show1,AR_SIZE(show1));//第一行第五个字开始，显示文字"工作室"
  delay(100);
  LCDA.DisplayString(2,0,show2,AR_SIZE(show2));//第三行第一格开始，显示"Touch You Future"
}

void loop(){
  LOGO();
  delay(3000);
  NAME();
  delay(3000);
}

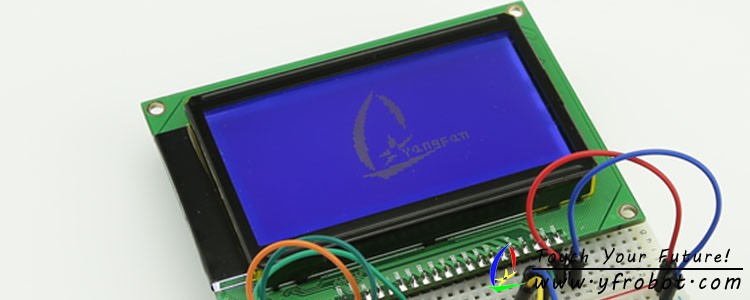

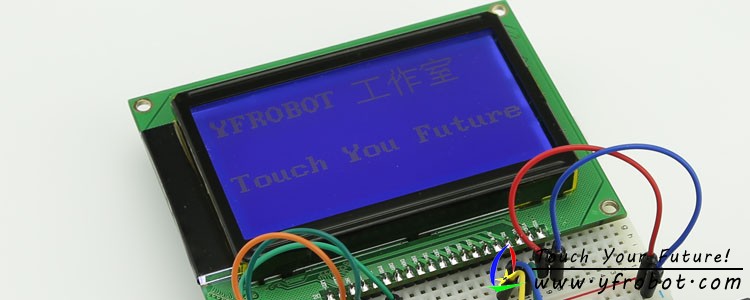

显示效果：


登录/注册后可看大图


2013-8-29 09:51 上传


登录/注册后可看大图


2013-8-29 09:51 上传

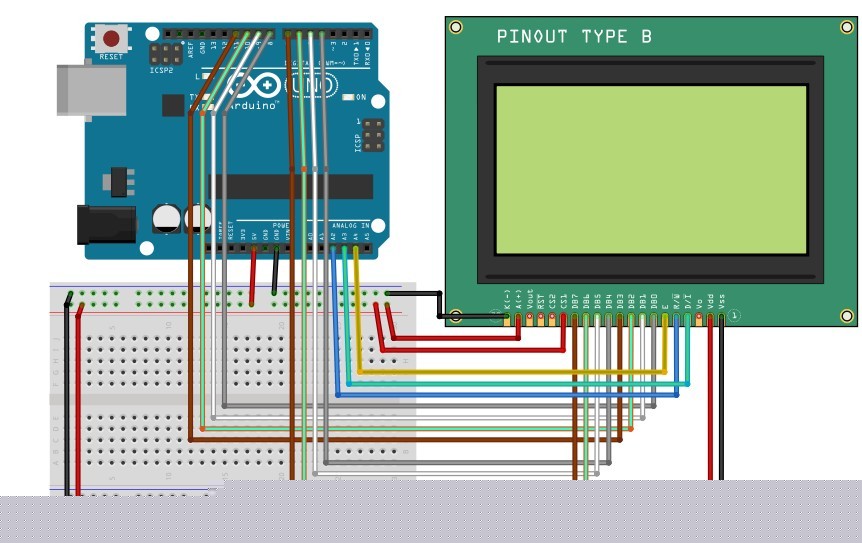

还有并行接法，由于篇幅太大，我们下次贴给大家介绍！

上面的效果图如何获得的呢？

首先英文字母不需要麻烦，直接输出就可以；然后介绍下如何获取汉字内码，我们打开汉字内码获取工具（由ardyPro所写，很好用；本帖也有下载链接），然后输入想要显示的汉字，例如：“工作室”；点击转换，转换结果就会出现内码了，如下图，其中“0xB9, 0xA4,”就是“共”字的内码，将其复制到程序中就可以使用了~~

汉字一个字占两个字符，相当于两个英文字母的大小，所以我们程序中LCDA.DisplayString(0,4,show1,AR_SIZE(show1));//第一行第五个字开始，显示文字"工作室" 的语句是从第五个字开始显示，因为“YFROBOT”占用了7个字符，就相当于占用了4个汉字的位置！


登录/注册后可看大图


2013-8-21 17:25 上传

下面我来介绍下图片是如何获取的，你需要个图片取模工具（本帖最后有下载链接），打开它，然后找到你想要显示的图片，这里我就以上面程序中的图片为例了！
图片如下：

登录/注册后可看大图


2013-8-21 17:41 上传

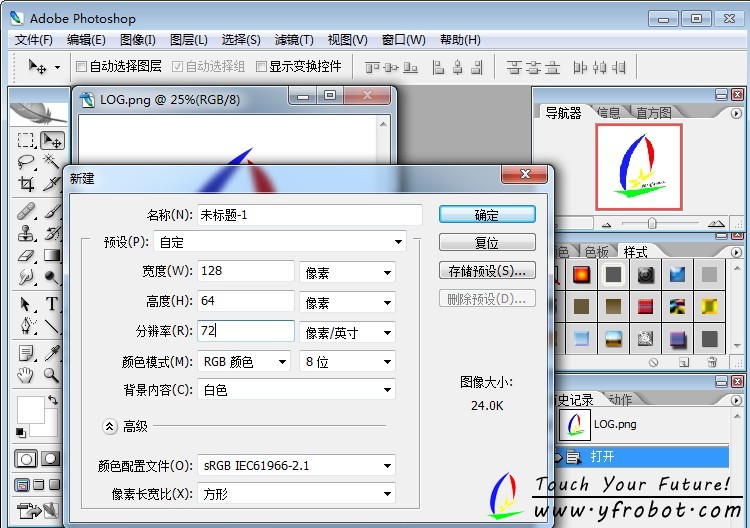

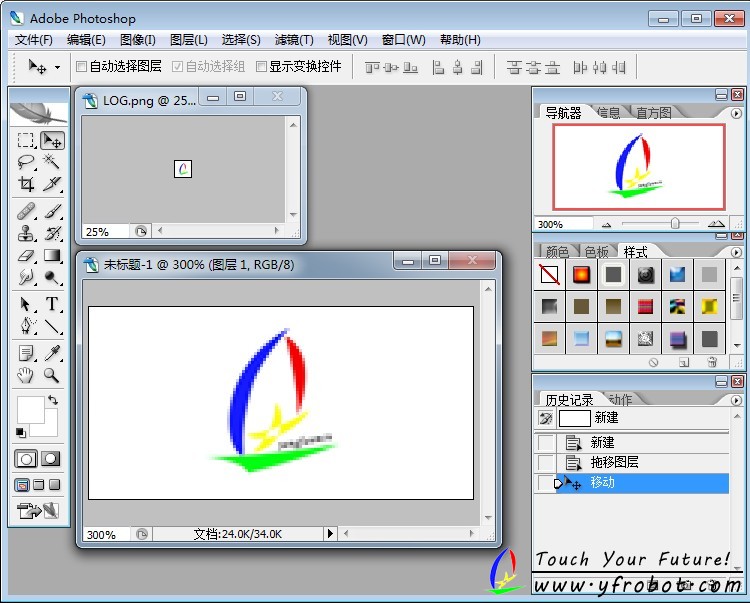

然后我们通过PS软件打开它；再在PS中新建一个128*64的空白图片：


登录/注册后可看大图


2013-8-21 17:49 上传

然后我们将我们的图片经过一些处理：将其尺寸改小，能拖到128*64的空白图片中就可以，我们原图的尺寸为1181*1181，所以我将其改为64*64，这样肯定可以拖到128*64图片中，用户在使用其他尺寸图片时原理一样的，如果你想要显示的大点，那你就让图片的边缘接近128*64的大小就可以了！我们看下我们改好的图片（下图中已经将原图改小并且已经将其拖入128*64空白图片中，图中能看到的就是128*64图片的现状）：


登录/注册后可看大图


2013-8-21 17:55 上传

现在来说原图已经没什么作用了，可以将其关闭，它的大小有改动，关闭是可以还原它的大小选择不更改图片就可以；
下面我们要做的就是讲图片改成取模工具能够识别的图片就可以了，但要经过几个步骤；

第一步：去色（如果原图是黑白的更好就不需要这个步骤了）

第二步：调节对比度（为了更清楚的显示）

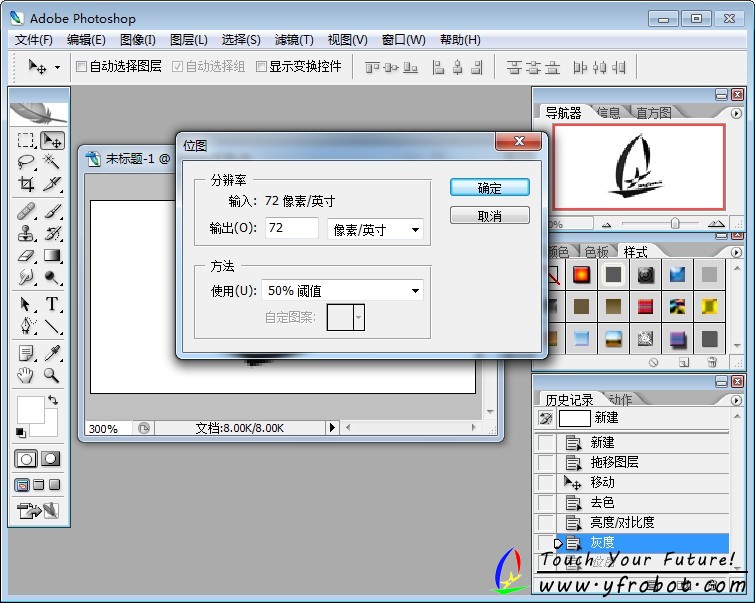

第三步：调节图片模式（从原来的RGB颜色改为位图，其中可能不能直接改为位图，要先改为灰度）；下图为从灰度状态改为位图时弹出的对话框，选择“50% 阈值”，这个出来的效果相对比较好。


登录/注册后可看大图


2013-8-21 18:09 上传

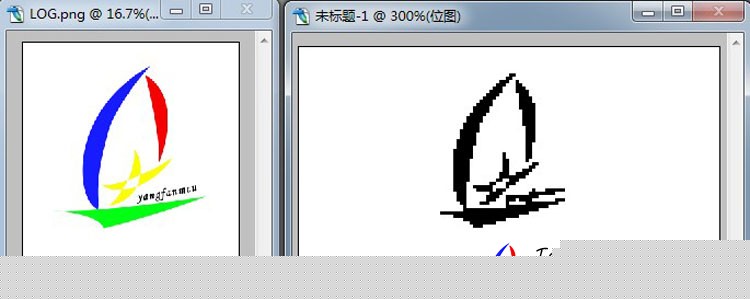

这样我们的图片就完成了，看下效果吧！（下图为原图和效果图的对比，图中虽然两个图片差不多大小但是它们的实际大小差很多的）

原图尺寸（左）：1181*1181

效果图尺寸（右）：128*64 记得将效果图保存，格式为BMP


登录/注册后可看大图


2013-8-21 18:18 上传

下面我们打开图片取模工具，设置“C语言”、“输出大小：X为128，Y为64”，然后点击“载入图片”，载入我们已经处理好的图片，如下图（关键参数已经用红框标出，如果图片黑白相反，可以勾选输出大小下方的“黑白取反”，然后再次载入图片）：


登录/注册后可看大图


2013-8-22 19:03 上传

如果对载入的图片不满意，还可以自己进行修改，鼠标左键为加黑点，右键为去黑点！！

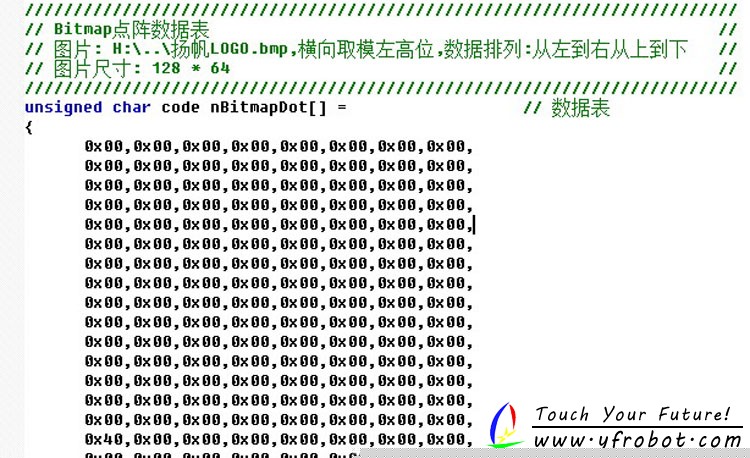

在确定好图片之后，点击“数据保存”保存为“.h”格式。然后打开你保存的“XXXX.h”文件，文件中的数组（类似下图）就是我们想要的东西了，将它复制到程序中，就可以显示刚才处理的图片了！！！！


登录/注册后可看大图

分享到: QQ好友和群 QQ空间 腾讯微博 腾讯朋友

收藏2 支持3 反对1

回复

使用道具举报

签到天数: 867 天

[LV.10]以坛为家III

沙发

楼主| 发表于 2013-8-30 10:14:07 | 只看该作者

自己顶一个。。

回复支持反对

使用道具举报

签到天数: 867 天

[LV.10]以坛为家III

板凳

楼主| 发表于 2014-1-14 16:02:42 | 只看该作者

dominix 发表于 2014-1-14 13:32

登录/注册后可看大图

我弱弱的问一下，这个实验一定要用外部供电吗？我用USB供电，VDD一插 5V 口 UNO板子就灭灯了，电脑也没有 ...

这个应该是您电路短路了，电脑保护USB~检查下电路是否接错~

回复支持反对

使用道具举报

该用户从未签到

地板

发表于 2014-6-4 16:28:17 | 只看该作者

RE: Arduino入门教程—拓展实验篇十一驱动12864液晶

为什么我下载了你的程序，编译通过了，下载到我的板子中之后，我的板子屏幕什么都没显示。我的板子的型号是12864B v2.0
不显示任何东西，是硬件连接错了还是我的是并口模式的呢》？？？如果是并口的那么程序该怎么写？？？硬件该怎么连接呢？？？能帮我解答一下吗？？？

回复支持反对

使用道具举报

签到天数: 867 天

[LV.10]以坛为家III

5^#

楼主| 发表于 2015-7-30 08:59:56 | 只看该作者

本帖最后由 AllBlue 于 2015-7-30 14:02 编辑

13不带刀发表于 2015-7-30 01:57
你的程序我一编译就提示错误，也没提示什么地方错

编译错误提示框滑块向上滑动，就可以看到错误提示了！


登录/注册后可看大图

回复支持反对

使用道具举报

签到天数: 867 天

[LV.10]以坛为家III

6^#

楼主| 发表于 2015-7-30 14:19:49 | 只看该作者

本帖最后由 AllBlue 于 2015-7-31 08:44 编辑

13不带刀发表于 2015-7-30 13:40
对了，楼主，我用的板式MINI，这会不会有影响

你用的版本现在不支持wiring.h了，本帖用的IDE是1.0.X版。
库文件需要更新了！将LCD12864RSPI.cpp中的#include"wiring.h" 注释掉。
这里有刚刚更改的库：

LCD12864RSPI.zip (2.06 KB, 下载次数: 306)

回复支持反对

使用道具举报

签到天数: 867 天

[LV.10]以坛为家III

7^#

楼主| 发表于 2015-7-31 08:26:28 | 只看该作者

本帖最后由 AllBlue 于 2015-7-31 08:31 编辑

13不带刀发表于 2015-7-30 21:13
谢谢楼主，程序编译成功了，但是什么都没显示-.-!，能在麻烦哈您不？我的用的事MINI，所以很看不清楚怎么连 ...

给你一张引脚图，你看看你的库中 LCD12864RSPI.h文件中的引脚是如何定义的，我这里的定义如下：

static const int latchPin = 8;
static const int clockPin = 3;
static const int dataPin = 9;

然后根据Mini的引脚图连接正确的引脚，应该就可以显示了

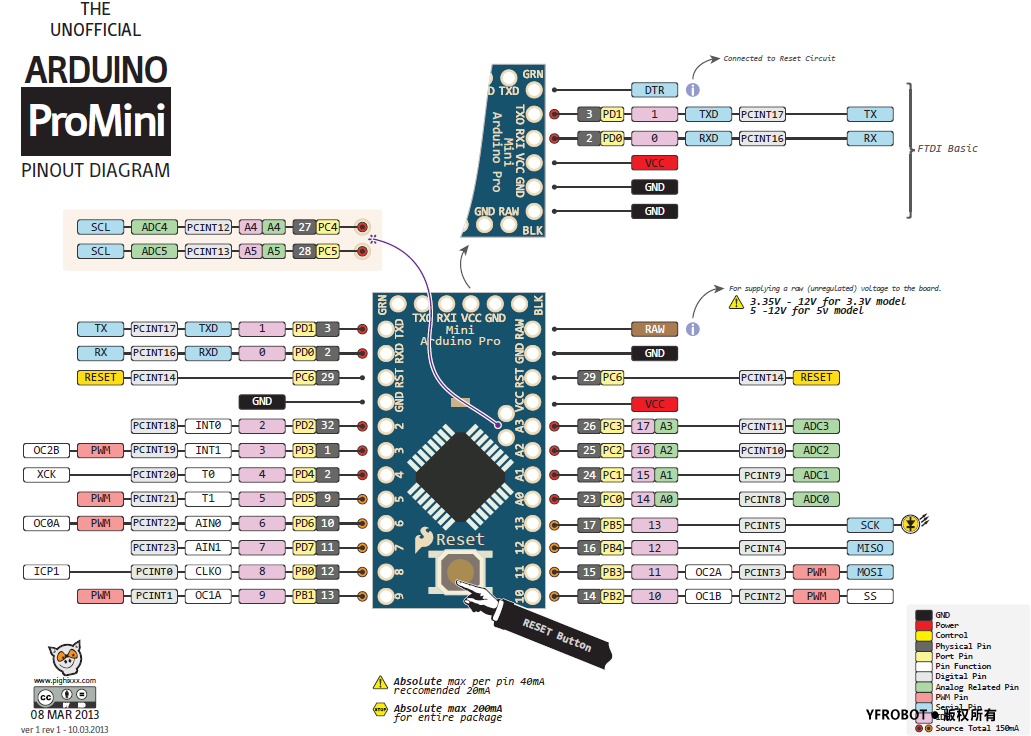

Mini 引脚图.png

登录/注册后可看大图

回复支持反对

使用道具举报

该用户从未签到

8^#

发表于 2015-8-21 09:59:12 | 只看该作者

请问，arduino可以驱动240128液晶吗？咋整？

回复支持反对

使用道具举报

签到天数: 867 天

[LV.10]以坛为家III

9^#

楼主| 发表于 2015-8-22 08:17:15 | 只看该作者

摆渡堂主发表于 2015-8-21 09:59
请问，arduino可以驱动240128液晶吗？咋整？

应该是可以的，但是没玩过

回复支持反对

使用道具举报

该用户从未签到

10^#

发表于 2015-12-18 16:10:05 | 只看该作者

楼主，问你一下，你的程序里那个工作室没有类似取模软件取的代码，而是LCDA.DisplayString(0,0,show0,AR_SIZE(show0));我想要换成别的字应该怎么改啊

回复支持反对

使用道具举报
