按钮控制LED
上面的实验我们都是用简单的程序来控制LED，但是总不能让他一直闪啊闪的，所以今天我们介绍一个新的元器件--按钮。它能让我们主动的控制LED，让我们与元器件之间产生互动。
实验元件：
UNO 实验套装（UNO R3控制板、USB数据线、面包板、跳线）
LED 一枚
按钮开关 一个
电阻 两个（220欧 和10K欧各一个）
下面我们介绍下这个元器件按钮，按钮是一种常用的控制电器元件，常用来接通或断开‘控制电路’（其中电流很小），从而达到控制电动机或其他电气设备运行目的的一种开关（摘自百度百科）。

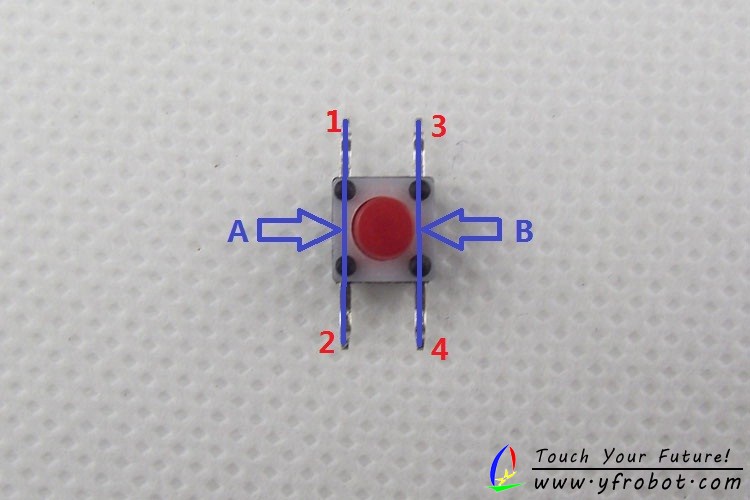

下面就介绍下我们使用的按钮，经过测试，我们用的按钮开关一共4个引脚分别为1、2、3、4如下图，其中1和2引脚始终相连（以下我们称它为A脚）；3和4引脚始终相连（以下我们叫它B脚），当按钮按下时，A脚和B脚连接，不按按钮情况它们不连接。
登录/注册后可看大图 按钮.jpg (58.11 KB, 下载次数: 92) 下载附件 2013-5-13 19:21 上传 如果身边有万用表的用户可以用万用表来测试下按钮的4个脚的导通情况，这样肯定会使你更加了解它，而且还能记住。了解了按钮，我们就来使用它做实验吧，下面我们看下我们的电路：首先我们要将LED正极连接到UNO 控制板数字引脚13，负极通过限流电阻220欧连接到GND；然后将按钮的A脚连接到UNO 控制板5V引脚，将B脚接到数字引脚12，再将B脚通过10k欧电阻接GND；这样我们的电路就搭建完成，看下图： 登录/注册后可看大图 按钮控制灯.jpg (77.16 KB, 下载次数: 98) 下载附件 2013-8-15 11:22 上传 电路完成，下面我们看下程序吧：/* 按键控制 LED 读取按键值，来点亮LED灯 */ #define LED 13 //定义LED引脚为13 #define BUTTON 12 //定义按钮开关引脚为12 int val = 0; //变量val用来储存按钮状态 void setup(){ pinMode(LED, OUTPUT); //设定LED引脚为输出状态 pinMode (BUTTON,INPUT); //设定按钮引脚为输入状态 } void loop(){ val = digitalRead(BUTTON); //读取按钮状态并储存 //当按钮按下时，设定val为HIGH if (val == HIGH){ digitalWrite(LED,HIGH); //开启LED灯 }else{ digitalWrite(LED,LOW); //关闭LED灯 } }复制代码将上面的程序复制到IDE中，编译上传，就可以看看实验成果了：当按钮按下，LED点亮，放开按钮，LED熄灭。看到上面的程序，大家肯定会想，这样的话我们想要点亮LED，手就不能离开按钮了，这样很不方便呢，怎么才能像家里控制电灯一样，按一下点亮，再按下熄灭呢，没关系，我们可以改进程序，使得可以实现这样的效果，我们看下程序：/* 按键控制 LED 按键控制LED的关闭与开启 按一下按钮，LED灯亮，再次按一下按钮，LED灭 */ #define LED 13 //定义LED引脚为13 #define BUTTON 12 //定义按钮开关引脚为12 int val = 0; //变量val用来储存按钮状态 int old_val = 0; //暂存val变量的上一个时间单位 int state = 0; //0表示LED关闭，1表示打开 void setup(){ pinMode(LED, OUTPUT); //设定LED引脚为输出状态 pinMode (BUTTON,INPUT); //设定按钮引脚为输入状态 } void loop(){ val = digitalRead(BUTTON); //读取按钮状态并储存 //检查按钮的变化情况 if((val == HIGH)&&(old_val == LOW)){ state =1-state; delay(40); //延时简单抗抖动 } old_val = val; //val下载已经是旧的了，让我们暂存一下 if (state == 1){ digitalWrite(LED,HIGH); //开启LED灯 }else{ digitalWrite(LED,LOW); //关闭LED灯 } }复制代码上面的程序下载到控制板中后，我们可以发现，我们想要的效果出现了，我们的手也空闲下来，想让LED亮就亮，想让它灭，它就灭！程序中我们通过这次对比上次按钮的状态值，来判断我们是否按了一下按钮，从而来实现点亮LED，和熄灭它！
下载附件
2013-5-13 19:21 上传
如果身边有万用表的用户可以用万用表来测试下按钮的4个脚的导通情况，这样肯定会使你更加了解它，而且还能记住。

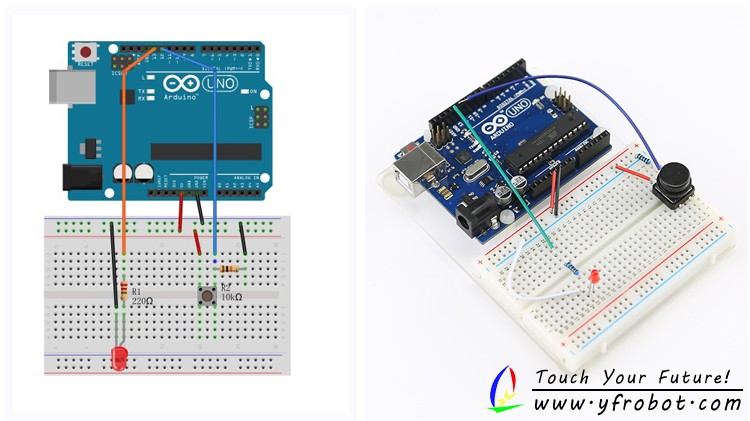

了解了按钮，我们就来使用它做实验吧，下面我们看下我们的电路：首先我们要将LED正极连接到UNO 控制板数字引脚13，负极通过限流电阻220欧连接到GND；然后将按钮的A脚连接到UNO 控制板5V引脚，将B脚接到数字引脚12，再将B脚通过10k欧电阻接GND；这样我们的电路就搭建完成，看下图：
登录/注册后可看大图 按钮控制灯.jpg (77.16 KB, 下载次数: 98) 下载附件 2013-8-15 11:22 上传 电路完成，下面我们看下程序吧：/* 按键控制 LED 读取按键值，来点亮LED灯 */ #define LED 13 //定义LED引脚为13 #define BUTTON 12 //定义按钮开关引脚为12 int val = 0; //变量val用来储存按钮状态 void setup(){ pinMode(LED, OUTPUT); //设定LED引脚为输出状态 pinMode (BUTTON,INPUT); //设定按钮引脚为输入状态 } void loop(){ val = digitalRead(BUTTON); //读取按钮状态并储存 //当按钮按下时，设定val为HIGH if (val == HIGH){ digitalWrite(LED,HIGH); //开启LED灯 }else{ digitalWrite(LED,LOW); //关闭LED灯 } }复制代码将上面的程序复制到IDE中，编译上传，就可以看看实验成果了：当按钮按下，LED点亮，放开按钮，LED熄灭。看到上面的程序，大家肯定会想，这样的话我们想要点亮LED，手就不能离开按钮了，这样很不方便呢，怎么才能像家里控制电灯一样，按一下点亮，再按下熄灭呢，没关系，我们可以改进程序，使得可以实现这样的效果，我们看下程序：/* 按键控制 LED 按键控制LED的关闭与开启 按一下按钮，LED灯亮，再次按一下按钮，LED灭 */ #define LED 13 //定义LED引脚为13 #define BUTTON 12 //定义按钮开关引脚为12 int val = 0; //变量val用来储存按钮状态 int old_val = 0; //暂存val变量的上一个时间单位 int state = 0; //0表示LED关闭，1表示打开 void setup(){ pinMode(LED, OUTPUT); //设定LED引脚为输出状态 pinMode (BUTTON,INPUT); //设定按钮引脚为输入状态 } void loop(){ val = digitalRead(BUTTON); //读取按钮状态并储存 //检查按钮的变化情况 if((val == HIGH)&&(old_val == LOW)){ state =1-state; delay(40); //延时简单抗抖动 } old_val = val; //val下载已经是旧的了，让我们暂存一下 if (state == 1){ digitalWrite(LED,HIGH); //开启LED灯 }else{ digitalWrite(LED,LOW); //关闭LED灯 } }复制代码上面的程序下载到控制板中后，我们可以发现，我们想要的效果出现了，我们的手也空闲下来，想让LED亮就亮，想让它灭，它就灭！程序中我们通过这次对比上次按钮的状态值，来判断我们是否按了一下按钮，从而来实现点亮LED，和熄灭它！
2013-8-15 11:22 上传
电路完成，下面我们看下程序吧：
将上面的程序复制到IDE中，编译上传，就可以看看实验成果了：当按钮按下，LED点亮，放开按钮，LED熄灭。
看到上面的程序，大家肯定会想，这样的话我们想要点亮LED，手就不能离开按钮了，这样很不方便呢，怎么才能像家里控制电灯一样，按一下点亮，再按下熄灭呢，没关系，我们可以改进程序，使得可以实现这样的效果，我们看下程序：
上面的程序下载到控制板中后，我们可以发现，我们想要的效果出现了，我们的手也空闲下来，想让LED亮就亮，想让它灭，它就灭！
程序中我们通过这次对比上次按钮的状态值，来判断我们是否按了一下按钮，从而来实现点亮LED，和熄灭它！
