Arduino后差速舵机转向智能车
看到外形大家可能觉得这款和舵机转向小车是一样的，其实不然，这款后轮带差速的小车相比于另款小车转向更加灵活，速度更快，扭矩更大，相对带来的影响也是电源的快速消耗和大噪音。
1、安装前转向部分

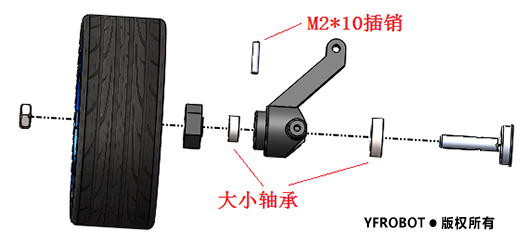

1-1、转向轴、转向杯、轮胎
登录/注册后可看大图 2.png (68.7 KB, 下载次数: 25) 下载附件 2017-9-27 09:25 上传 转向轴依次穿过大轴承，转向杯，小轴承，六角接合器，轮子；插销穿过轴装在六角结合器凹槽内1-2、固定舵机 登录/注册后可看大图 图片1.png (74.03 KB, 下载次数: 18) 下载附件 2017-9-27 09:25 上传 舵机固定到L型支架上，固定孔为圆圈位置；支架另一端固定到地盘上1-3、连杆连接2侧轮子 登录/注册后可看大图 轮子连杆.png (59.55 KB, 下载次数: 16) 下载附件 2017-9-27 09:25 上传 1-4、将前面配件装到底盘上 登录/注册后可看大图 6.png (88.07 KB, 下载次数: 30) 下载附件 2017-9-27 09:25 上传 舵机通过L型支架将其固定到金属底盘上，使其不晃动，金属MG996R舵机使小车转向快速，稳定。前转向杯通过球头和连杆将其连接，起到同步转向作用，舵机通过球头和连杆连接一侧转向杯控制小车转向，可调节连杆可实时调节前轮角度，结构简单，转向方便。转向杯固定都是通过M2.5螺丝固定，但不可以拧紧（椭圆），其余都可以固定好。 2、安装后差速器 登录/注册后可看大图 5.png (62.27 KB, 下载次数: 27) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 3.png (30.22 KB, 下载次数: 18) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 1.png (41.93 KB, 下载次数: 24) 下载附件 2017-9-27 09:25 上传 1、将传动轴安装到差速箱上2、安装其余金属件（注意下支撑方向）3、安装后转向杯（和前轮类似）后轮座安装分左右，上面刻R安装左侧，刻L安装右侧4、固定好转向杯并调整后差速部分是小车动力部分，差速的优点在于转弯时候可以使2侧轮子以不同的速度进行转弯（内侧轮子慢，外侧快），避免小车转向出现后轮推拽现象。配件基本都是金属固定件，增强小车强度，转向轴透过轴承进行旋转，减少摩擦损耗，提高电机利用率。3、固定电机 登录/注册后可看大图 8.png (49 KB, 下载次数: 28) 下载附件 2017-9-27 09:33 上传 小车由380高速，大扭矩电机驱动，配合大功率电机驱动MD01，给小车带来充沛动力。总齿比大约8：1，大大增加小车扭力。RK-380PH-4733电压（6-12V）空载电流负载电流起动电流堵转电流转速速度6 V0.6 A1.5 A3 A15 A12000rpm/min5m/s8 V0.8 A2 A4 A18 A17000rpm/min7m/S*数据仅做参考用，具体以实际为准4、接线部分 登录/注册后可看大图 QQ图片20170228140857.jpg (95.18 KB, 下载次数: 35) 下载附件 2017-3-1 09:02 上传 登录/注册后可看大图 QQ图片20170228145217.jpg (63.38 KB, 下载次数: 21) 下载附件 2017-3-1 09:02 上传 电机驱动PWM控制电机速度，DIR控制方向，编程时候注意引脚位置。SLP引脚使用时需要给高电平，或直接接单片机+5V。主板和电机驱动都需要供电，电源直接给电机驱动供电，用DC头方便给蓝鸟供电。电源要有足够的功率。舵机接I/O 4，也可以换其它引脚。 登录/注册后可看大图 QQ图片20170228144115.jpg (69.05 KB, 下载次数: 32) 下载附件 2017-3-1 09:02 上传 选用PS2控制接线如图，接线也可以更换其它引脚。也可扩展其它控制方式，如蓝牙，红外，NRF24L01等
下载附件
2017-9-27 09:25 上传

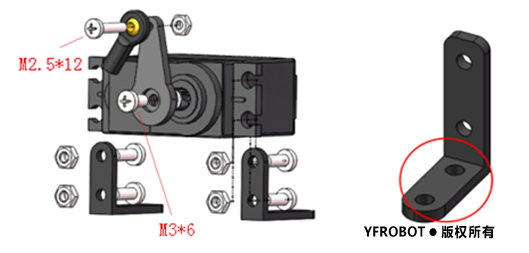

1-2、固定舵机
登录/注册后可看大图 图片1.png (74.03 KB, 下载次数: 18) 下载附件 2017-9-27 09:25 上传 舵机固定到L型支架上，固定孔为圆圈位置；支架另一端固定到地盘上1-3、连杆连接2侧轮子 登录/注册后可看大图 轮子连杆.png (59.55 KB, 下载次数: 16) 下载附件 2017-9-27 09:25 上传 1-4、将前面配件装到底盘上 登录/注册后可看大图 6.png (88.07 KB, 下载次数: 30) 下载附件 2017-9-27 09:25 上传 舵机通过L型支架将其固定到金属底盘上，使其不晃动，金属MG996R舵机使小车转向快速，稳定。前转向杯通过球头和连杆将其连接，起到同步转向作用，舵机通过球头和连杆连接一侧转向杯控制小车转向，可调节连杆可实时调节前轮角度，结构简单，转向方便。转向杯固定都是通过M2.5螺丝固定，但不可以拧紧（椭圆），其余都可以固定好。 2、安装后差速器 登录/注册后可看大图 5.png (62.27 KB, 下载次数: 27) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 3.png (30.22 KB, 下载次数: 18) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 1.png (41.93 KB, 下载次数: 24) 下载附件 2017-9-27 09:25 上传 1、将传动轴安装到差速箱上2、安装其余金属件（注意下支撑方向）3、安装后转向杯（和前轮类似）后轮座安装分左右，上面刻R安装左侧，刻L安装右侧4、固定好转向杯并调整后差速部分是小车动力部分，差速的优点在于转弯时候可以使2侧轮子以不同的速度进行转弯（内侧轮子慢，外侧快），避免小车转向出现后轮推拽现象。配件基本都是金属固定件，增强小车强度，转向轴透过轴承进行旋转，减少摩擦损耗，提高电机利用率。3、固定电机 登录/注册后可看大图 8.png (49 KB, 下载次数: 28) 下载附件 2017-9-27 09:33 上传 小车由380高速，大扭矩电机驱动，配合大功率电机驱动MD01，给小车带来充沛动力。总齿比大约8：1，大大增加小车扭力。RK-380PH-4733电压（6-12V）空载电流负载电流起动电流堵转电流转速速度6 V0.6 A1.5 A3 A15 A12000rpm/min5m/s8 V0.8 A2 A4 A18 A17000rpm/min7m/S*数据仅做参考用，具体以实际为准4、接线部分 登录/注册后可看大图 QQ图片20170228140857.jpg (95.18 KB, 下载次数: 35) 下载附件 2017-3-1 09:02 上传 登录/注册后可看大图 QQ图片20170228145217.jpg (63.38 KB, 下载次数: 21) 下载附件 2017-3-1 09:02 上传 电机驱动PWM控制电机速度，DIR控制方向，编程时候注意引脚位置。SLP引脚使用时需要给高电平，或直接接单片机+5V。主板和电机驱动都需要供电，电源直接给电机驱动供电，用DC头方便给蓝鸟供电。电源要有足够的功率。舵机接I/O 4，也可以换其它引脚。 登录/注册后可看大图 QQ图片20170228144115.jpg (69.05 KB, 下载次数: 32) 下载附件 2017-3-1 09:02 上传 选用PS2控制接线如图，接线也可以更换其它引脚。也可扩展其它控制方式，如蓝牙，红外，NRF24L01等

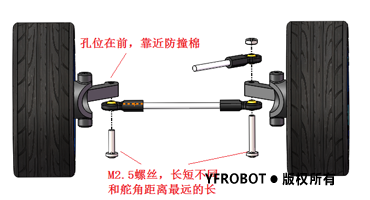

1-3、连杆连接2侧轮子

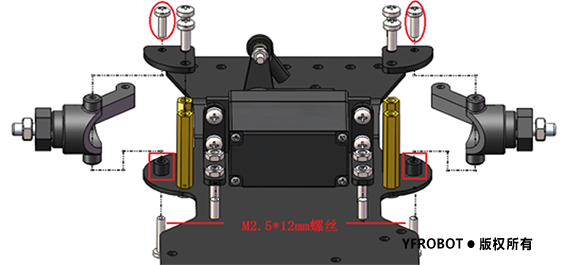

1-4、将前面配件装到底盘上
舵机通过L型支架将其固定到金属底盘上，使其不晃动，金属MG996R舵机使小车转向快速，稳定。前转向杯通过球头和连杆将其连接，起到同步转向作用，舵机通过球头和连杆连接一侧转向杯控制小车转向，可调节连杆可实时调节前轮角度，结构简单，转向方便。转向杯固定都是通过M2.5螺丝固定，但不可以拧紧（椭圆），其余都可以固定好。

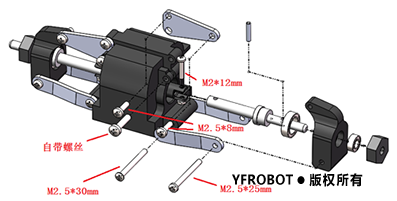

2、安装后差速器
登录/注册后可看大图 5.png (62.27 KB, 下载次数: 27) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 3.png (30.22 KB, 下载次数: 18) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 1.png (41.93 KB, 下载次数: 24) 下载附件 2017-9-27 09:25 上传 1、将传动轴安装到差速箱上2、安装其余金属件（注意下支撑方向）3、安装后转向杯（和前轮类似）后轮座安装分左右，上面刻R安装左侧，刻L安装右侧4、固定好转向杯并调整后差速部分是小车动力部分，差速的优点在于转弯时候可以使2侧轮子以不同的速度进行转弯（内侧轮子慢，外侧快），避免小车转向出现后轮推拽现象。配件基本都是金属固定件，增强小车强度，转向轴透过轴承进行旋转，减少摩擦损耗，提高电机利用率。3、固定电机 登录/注册后可看大图 8.png (49 KB, 下载次数: 28) 下载附件 2017-9-27 09:33 上传 小车由380高速，大扭矩电机驱动，配合大功率电机驱动MD01，给小车带来充沛动力。总齿比大约8：1，大大增加小车扭力。RK-380PH-4733电压（6-12V）空载电流负载电流起动电流堵转电流转速速度6 V0.6 A1.5 A3 A15 A12000rpm/min5m/s8 V0.8 A2 A4 A18 A17000rpm/min7m/S*数据仅做参考用，具体以实际为准4、接线部分 登录/注册后可看大图 QQ图片20170228140857.jpg (95.18 KB, 下载次数: 35) 下载附件 2017-3-1 09:02 上传 登录/注册后可看大图 QQ图片20170228145217.jpg (63.38 KB, 下载次数: 21) 下载附件 2017-3-1 09:02 上传 电机驱动PWM控制电机速度，DIR控制方向，编程时候注意引脚位置。SLP引脚使用时需要给高电平，或直接接单片机+5V。主板和电机驱动都需要供电，电源直接给电机驱动供电，用DC头方便给蓝鸟供电。电源要有足够的功率。舵机接I/O 4，也可以换其它引脚。 登录/注册后可看大图 QQ图片20170228144115.jpg (69.05 KB, 下载次数: 32) 下载附件 2017-3-1 09:02 上传 选用PS2控制接线如图，接线也可以更换其它引脚。也可扩展其它控制方式，如蓝牙，红外，NRF24L01等
登录/注册后可看大图 3.png (30.22 KB, 下载次数: 18) 下载附件 2017-9-27 09:25 上传 登录/注册后可看大图 1.png (41.93 KB, 下载次数: 24) 下载附件 2017-9-27 09:25 上传 1、将传动轴安装到差速箱上2、安装其余金属件（注意下支撑方向）3、安装后转向杯（和前轮类似）后轮座安装分左右，上面刻R安装左侧，刻L安装右侧4、固定好转向杯并调整后差速部分是小车动力部分，差速的优点在于转弯时候可以使2侧轮子以不同的速度进行转弯（内侧轮子慢，外侧快），避免小车转向出现后轮推拽现象。配件基本都是金属固定件，增强小车强度，转向轴透过轴承进行旋转，减少摩擦损耗，提高电机利用率。3、固定电机 登录/注册后可看大图 8.png (49 KB, 下载次数: 28) 下载附件 2017-9-27 09:33 上传 小车由380高速，大扭矩电机驱动，配合大功率电机驱动MD01，给小车带来充沛动力。总齿比大约8：1，大大增加小车扭力。RK-380PH-4733电压（6-12V）空载电流负载电流起动电流堵转电流转速速度6 V0.6 A1.5 A3 A15 A12000rpm/min5m/s8 V0.8 A2 A4 A18 A17000rpm/min7m/S*数据仅做参考用，具体以实际为准4、接线部分 登录/注册后可看大图 QQ图片20170228140857.jpg (95.18 KB, 下载次数: 35) 下载附件 2017-3-1 09:02 上传 登录/注册后可看大图 QQ图片20170228145217.jpg (63.38 KB, 下载次数: 21) 下载附件 2017-3-1 09:02 上传 电机驱动PWM控制电机速度，DIR控制方向，编程时候注意引脚位置。SLP引脚使用时需要给高电平，或直接接单片机+5V。主板和电机驱动都需要供电，电源直接给电机驱动供电，用DC头方便给蓝鸟供电。电源要有足够的功率。舵机接I/O 4，也可以换其它引脚。 登录/注册后可看大图 QQ图片20170228144115.jpg (69.05 KB, 下载次数: 32) 下载附件 2017-3-1 09:02 上传 选用PS2控制接线如图，接线也可以更换其它引脚。也可扩展其它控制方式，如蓝牙，红外，NRF24L01等
登录/注册后可看大图 1.png (41.93 KB, 下载次数: 24) 下载附件 2017-9-27 09:25 上传 1、将传动轴安装到差速箱上2、安装其余金属件（注意下支撑方向）3、安装后转向杯（和前轮类似）后轮座安装分左右，上面刻R安装左侧，刻L安装右侧4、固定好转向杯并调整后差速部分是小车动力部分，差速的优点在于转弯时候可以使2侧轮子以不同的速度进行转弯（内侧轮子慢，外侧快），避免小车转向出现后轮推拽现象。配件基本都是金属固定件，增强小车强度，转向轴透过轴承进行旋转，减少摩擦损耗，提高电机利用率。3、固定电机 登录/注册后可看大图 8.png (49 KB, 下载次数: 28) 下载附件 2017-9-27 09:33 上传 小车由380高速，大扭矩电机驱动，配合大功率电机驱动MD01，给小车带来充沛动力。总齿比大约8：1，大大增加小车扭力。RK-380PH-4733电压（6-12V）空载电流负载电流起动电流堵转电流转速速度6 V0.6 A1.5 A3 A15 A12000rpm/min5m/s8 V0.8 A2 A4 A18 A17000rpm/min7m/S*数据仅做参考用，具体以实际为准4、接线部分 登录/注册后可看大图 QQ图片20170228140857.jpg (95.18 KB, 下载次数: 35) 下载附件 2017-3-1 09:02 上传 登录/注册后可看大图 QQ图片20170228145217.jpg (63.38 KB, 下载次数: 21) 下载附件 2017-3-1 09:02 上传 电机驱动PWM控制电机速度，DIR控制方向，编程时候注意引脚位置。SLP引脚使用时需要给高电平，或直接接单片机+5V。主板和电机驱动都需要供电，电源直接给电机驱动供电，用DC头方便给蓝鸟供电。电源要有足够的功率。舵机接I/O 4，也可以换其它引脚。 登录/注册后可看大图 QQ图片20170228144115.jpg (69.05 KB, 下载次数: 32) 下载附件 2017-3-1 09:02 上传 选用PS2控制接线如图，接线也可以更换其它引脚。也可扩展其它控制方式，如蓝牙，红外，NRF24L01等

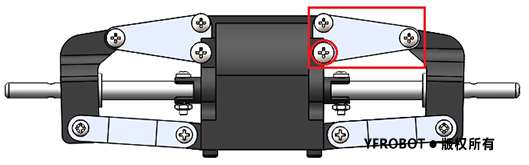

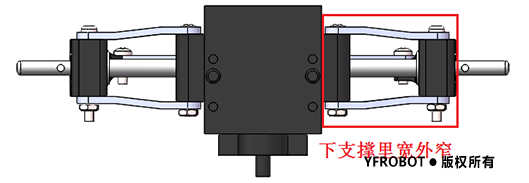

1、将传动轴安装到差速箱上2、安装其余金属件（注意下支撑方向）3、安装后转向杯（和前轮类似）后轮座安装分左右，上面刻R安装左侧，刻L安装右侧4、固定好转向杯并调整
后差速部分是小车动力部分，差速的优点在于转弯时候可以使2侧轮子以不同的速度进行转弯（内侧轮子慢，外侧快），避免小车转向出现后轮推拽现象。配件基本都是金属固定件，增强小车强度，转向轴透过轴承进行旋转，减少摩擦损耗，提高电机利用率。

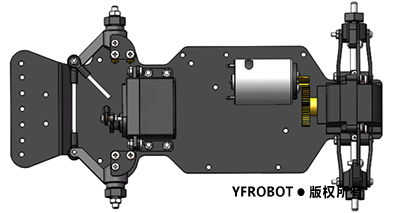

3、固定电机

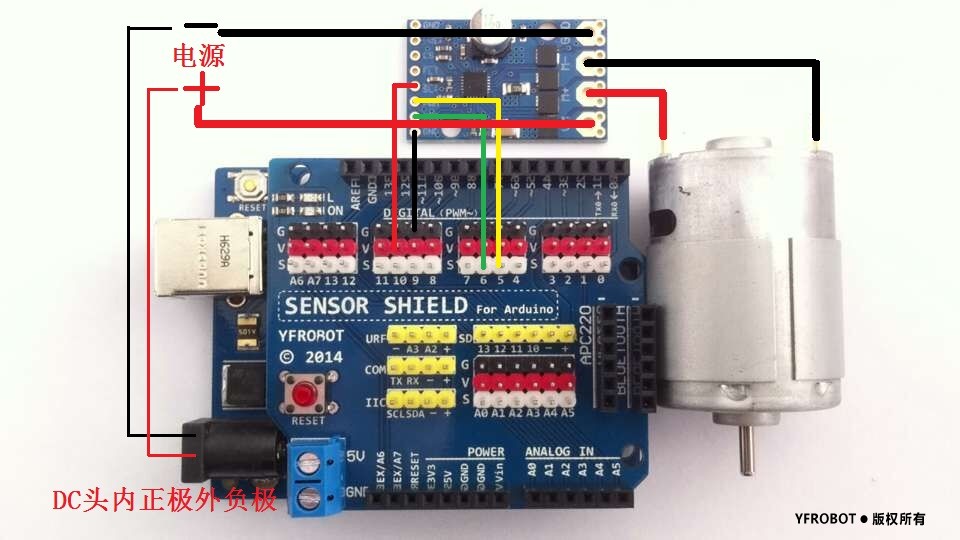

登录/注册后可看大图 8.png (49 KB, 下载次数: 28) 下载附件 2017-9-27 09:33 上传 小车由380高速，大扭矩电机驱动，配合大功率电机驱动MD01，给小车带来充沛动力。总齿比大约8：1，大大增加小车扭力。RK-380PH-4733电压（6-12V）空载电流负载电流起动电流堵转电流转速速度6 V0.6 A1.5 A3 A15 A12000rpm/min5m/s8 V0.8 A2 A4 A18 A17000rpm/min7m/S*数据仅做参考用，具体以实际为准4、接线部分 登录/注册后可看大图 QQ图片20170228140857.jpg (95.18 KB, 下载次数: 35) 下载附件 2017-3-1 09:02 上传 登录/注册后可看大图 QQ图片20170228145217.jpg (63.38 KB, 下载次数: 21) 下载附件 2017-3-1 09:02 上传 电机驱动PWM控制电机速度，DIR控制方向，编程时候注意引脚位置。SLP引脚使用时需要给高电平，或直接接单片机+5V。主板和电机驱动都需要供电，电源直接给电机驱动供电，用DC头方便给蓝鸟供电。电源要有足够的功率。舵机接I/O 4，也可以换其它引脚。 登录/注册后可看大图 QQ图片20170228144115.jpg (69.05 KB, 下载次数: 32) 下载附件 2017-3-1 09:02 上传 选用PS2控制接线如图，接线也可以更换其它引脚。也可扩展其它控制方式，如蓝牙，红外，NRF24L01等
2017-9-27 09:33 上传
4、接线部分
2017-3-1 09:02 上传
PS2 Code.rar
2017-9-27 09:09 上传
点击文件名下载附件
12.46 KB, 阅读权限: 10, 下载次数: 83
库和程序
