Arduino+0.96'OLED制作贪吃蛇 U8GLIB库 0.96'OLED带字库芯片资料

aosini

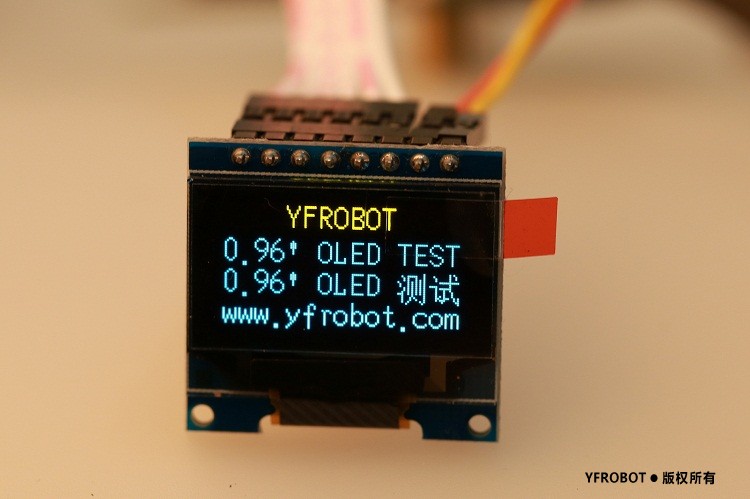

YFROBOT 0.96'OLED是一款高性能的显示设备。我们提供的资料里详细介绍YFROBOT 0.96’OLE（带字库）的使用方法，并提供详细的例程详解。该模块特点：
1、三色可选，模块有两种单色和黄蓝双色两种颜色可选，单色为纯白色和纯蓝色，双色为黄蓝双色；
2、超小尺寸，显示尺寸为0.96 寸，模块尺寸为27mm（长）*26mm（宽）*4mm（高）；
3、高分辨率，分辨率为128*64；
4、接口模式，4 线串行SPI 接口模;
5、带字库芯片，可显示标准的国标简体（GB2312）汉字、8*16 点ASCII 粗体字库、7*8点ASCII 字库、5*7 点ASCII 字库；
6、兼容3.3V~5V 电压。
YFROBOT 0.96’OLED 模块通过外部排针和单片机通讯，各引脚详细描述如下：

序号	名称	说明
1	GND	地
2	VCC	电源，3.3V~5V
3	CLK	4线ISP接口模式：时钟线 GT20L16S1Y的时钟线
4	DIN	4线ISP接口模式：串行数据线 GT20L16S1Y的串行数据输入端口
5	D/C	4线ISP接口模式：命令/数据标志位
6	CS1	4线ISP接口模式：OLED片选
7	SO	GT20L16S1Y的串行数据输出端口
8	CS2	GT20L16S1Y的片选端口

资料包含内容：
1：Aarduino OLED显示（实验1：HelloWord；实验2：贪吃蛇）；
2：STM32 OLED显示；
3：资料手册；(ASCII码表.pdf；GB2312简体中文编码表.pdf；GT20L16S1Y用户手册V35.pdf；SAS1-9046-B UG-2864HSWEG01-Univision.pdf；SSD1306-Revision 1.1 (Charge Pump).pdf ) ；
4：0.96'OLED(带字库)使用手册V1.0.pdf；
5：字符图片取模软件。
资料下载连接：0.96寸OLED使用手册V1.2
