1、简介

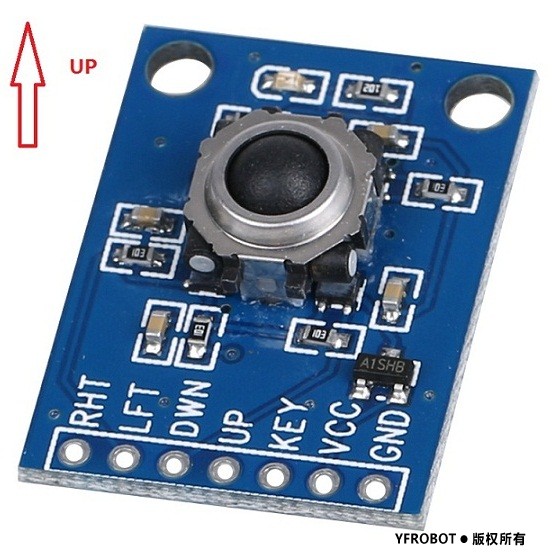

        黑莓手机上的导航键大家一定不陌生，是的，就是这个导航键被我们做成了模块。它的工作原理和内部结构与普通鼠标类似，通过滚动传动X和Y方向的转轴，通过固定在转轴上的多极充磁磁体转动，对相应的霍尔元件发出信号，从而确定运动轨迹。由于是无接触的传感器信号，不会出现磨损的情况，增加了模块的使用寿命。
2、产品特点
        1、支持2.5~5.25V供电；
        2、体积小，长*宽*高，2.8*2.1*1.0cm，
        3、模拟输出5个按键；
        4、滚动顺滑，手感舒适；
        5、非接触，使用寿命长。
3、使用注意事项
        为了防止突出的模块脱落，使用时需要注意以下事项：
        1、禁止跌落；        2、禁止用手用劲扳动上面突出的模块；
        3、只能用手指轻轻滚动上面的“珍珠”。
        如果用劲过大，轨迹球会从PCB板上脱落，这时也不用太担心，只需要用AB胶粘在上面就可。如果使用的是101胶水，一定要用注意，因为胶水的流动性强，很容易将“珍珠”粘住，胶水一定要滴的很少。
4、输出信号

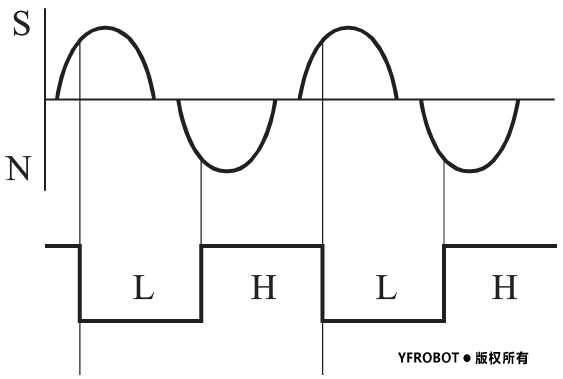

       通过滚动“珍珠”，带动黑色的磁体转动，来改变磁场的极性，使输出电平发生变化。



极性与输出电平的对应关系

5、编程思路
        根据磁极极性与输出电平的关系，可以知道“珍珠”某一方向的滚动，会改变该方向输出端口的电平，根据电平的改变，来确定“珍珠”滚动方向。
        方法一：使用定时器中断，读取4个方向输出端的电平，保存，和上一次中断保存的电平进行比较。来确定“珍珠”的滚动方向，一个4位的二进制数，分别代表上下左右，0000B。例：最近保存的数据为“0101B”，和上一次的数据“0100B”比较，说明“珍珠”向右滚动。
        方法二：边沿触发中断，只要有边沿变化，就触发中断，就可确定“珍珠”的滚动方向。

        更多资料，请下载附件。
        附件中包含内容：
        1：BlackBerry_Trackballer_Breakout_Demo（UNO例程）
        2：Trackball实验例程(stm32例程)
        3：Trackball轨迹球使用手册
        4：ReadMeFirst.txt
        建议您首先阅读《ReadMeFirst.txt》，了解文件夹大概内容，有助于提高效率。
