arduino 语音报时时钟制作！DS1302时钟模块使用，IIC LCD1602显示！

AllBlue

arduino 语音报时时钟制作！

arduino UNO+DS1302+lcd1602+OTP语音芯片+8欧0.5W喇叭 制作整点报时时钟！！
准备物品：
       控制板：arduino UNO
       液晶显示：IIC LCD1602
       语音芯片：OTP定制语音芯片 - NY3P系列
       喇叭：8Ω0.5W小喇叭
       时钟模块：DS1302时钟芯片

IIC LCD1602之前的帖子介绍过用法：点击回看

这里我们介绍下DS1302时钟芯片和 NY3P定制语言芯片的基本用法！

1、DS1302时钟芯片
简介：DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。百度百科详细介绍

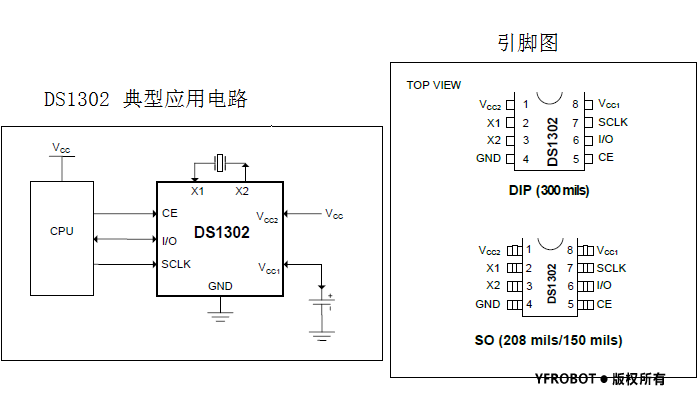

典型应用及引脚图：

这里要说一下的是：
* DS1302具有双电源，芯片引脚Vcc2为主电源，Vcc1为后备电源；在主电源断电的情况下，有后背电源的支持，芯片继续工作！如何选择电源呢？DS1302会由Vcc1或Vcc2两者中的较大者供电。当Vcc2大于Vcc1+0.2V时，Vcc2给DS1302供电。

* 晶振使用的是32.768kHz，它的好坏直接关系到时间的准确度，都说1302准确度不高，找个时间，买个1307跑一次长的，对比看看时间都有多少误差！

手册下载：
库文件下载：
库文件中有两个例程，很好的展示了库的使用，使用前可以先研究下！

2、NY3P 定制语言芯片
该芯片为OTP(One Time Programmable) 语音芯片      OTP(One Time Programable)是指一次性可编程语音芯片,语音只能烧写一次，适合应用在不需要修改语音、语音长度短的场合，从放音的长度上可以分为10秒、21秒、42秒、85秒、170秒、340秒。

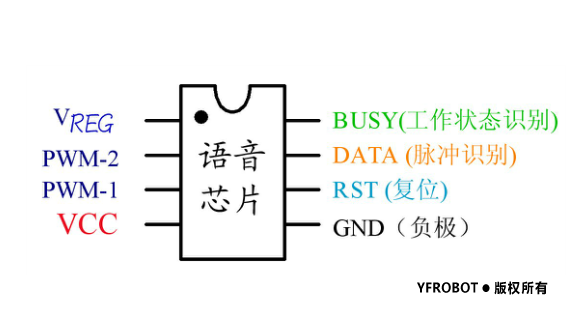

语音芯片引脚图：

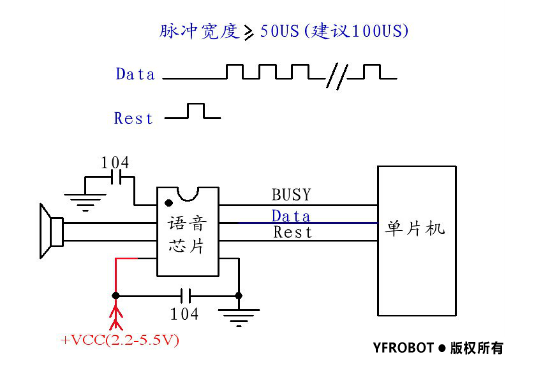

语音芯片与UNO电路连接：

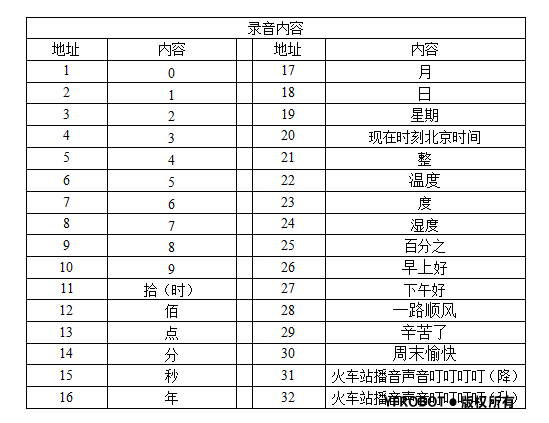

语音芯片的具体语音内容看下图：

控制方式也很简单，I/O口直接发送脉冲，即可调用相应地址的语音！当然只适合短语音且不需要经常更改的场合！
下面是arduino驱动例程中的主要函数：

[C] 纯文本查看 复制代码

void Broadcast(uint8_t band) {
  digitalWrite(rst, HIGH);
  delayMicroseconds(200);
  digitalWrite(rst, LOW);
  delayMicroseconds(200);
  int playBand = band;
  while (band > 0) {
    digitalWrite(data, HIGH);
    delayMicroseconds(100);
    digitalWrite(data, LOW);
    delayMicroseconds(100);
    band--;
  }
  delay(interval * VoiceNum[playBand - 1]);
}

其中 interval 和VoiceNum[]为常量，之前定义好的：

[C] 纯文本查看 复制代码

//经过测试: 400ms*xx为最佳间隔时间
//例如： 0 + delay(400*1);  现在时刻北京时间 + delay(400*4.5); 具体值见数组：VoiceNum
#define interval 400
const float VoiceNum[32] = {
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1, 1, 1, 1, 1, 1,
  1, 1, 1.5, 4.5, 1, 1.5, 1, 1.5,
  2, 2, 2, 3, 2, 3, 4.5, 4.5
};

卖家给的用户手册：
arduino驱动语音芯片例程：

---------------------------------------------------------------------分隔线--------------------------------------------------------------

下面进入正题！元件模块单独都会使用了，下面就要将他们整合起来！让时间“飞起来”！！！
arduino程序下载：
根据程序引脚定义连接电路，引脚不固定，你可以根据实际情况定义引脚连接电路：

[C++] 纯文本查看 复制代码

const int kCePin   = 5;     // D5  - DS1302 Chip Enable
const int kIoPin   = 6;     // D6  - DS1302 Input/Output
const int kSclkPin = 7;     // D7  - DS1302 Serial Clock
const int busy = A0;        // A0  - 语音芯片 busy引脚
const int data = A1;        // A1  - 语音芯片 data引脚
const int rst = A2;         // A2  - 语音芯片 reset引脚

程序实现以下功能：
1、串口调整时间，串口直接发送数据，校准时间，数据格式 -  "year,month,date, hour,minutes,seconds,day"
例如："2015,8,13,10,50,50,5" 最后的5表示星期四  ，day对应关系:
     Sunday = 1,   Monday = 2, Tuesday = 3, Wednesday = 4,  Thursday = 5,  Friday = 6, Saturday  = 7
2、语音整点报时

程序只简答实现时钟功能，你还可以增加，白天报时，晚间不报时！定时闹钟等等！！
赶紧动手制作自己的小钟吧！

马上补拍个简单的视频，整点给大家报个时~~

视频见一楼~~~
