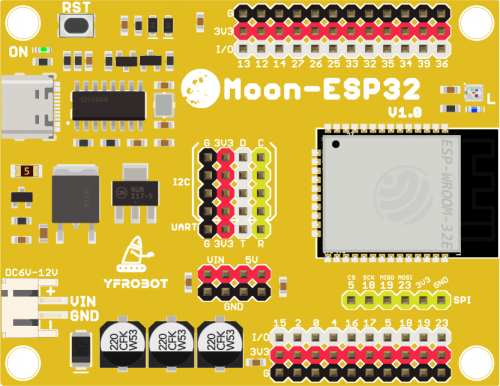

Moon-ESP32主板

Moon-ESP32

产品简介

Moon-ESP32主板，一款以双核芯片ESP32-E为主芯片的主控板，支持WiFi和蓝牙双模通信，低功耗，板载LED及彩灯，引出所有IO端口，并提供多个I2C端口、SPI端口、串行端口，方便连接，拓展性强。

Moon-ESP32主板深度支持Arduino IDE编程，并且支持Mind+图形化编程，Mixly 2.0 图形化编程。我们将提供教程及应用案例，以及多种传感器与执行器，可轻松上手使用，大幅度降低你的学习时间。

Moon-ESP32主板具有使用方便、安全等优点，非常适合中低龄创客、科教类机构使用，可轻松融入创客教育，拓展教育维度，提升品牌价值。

产品特性

• 主控芯片：ESP32­WROOM­32E
• 串口芯片：CH340G
• 工作电压：DC 3V3
• 主频：240MHz
• 闪存：4M
• SRAM空间：520KB
• Wi-Fi标准：FCC/CE/TELEC/KCC
• Wi-Fi协议：802.11 b/g/n/d/e/i/k/r (802.11n，速度高达150 Mbps)，A-MPDU和A-MSDU聚合，支持0.4us防护间隔
• 频率范围：2.4~2.5 GHz
• 蓝牙协议：符合蓝牙v4.2 BR/EDR和BLE标准
• 板载功能：LED指示灯
• 板载功能：彩色LED指示灯
• GVS排针拓展接口：22个端口
• 排针拓展接口：I2C接口X4
• 排针拓展接口：SPI接口X1
• 排针拓展接口：UART接口X1
• PH2.0外接电源接口
• 5V电源输出排针端口

引脚分布

尺寸图

软件环境配置

Arduino IDE：

官方教程：https://docs.espressif.com/projects/arduino-esp32/en/latest/installing.html#installing-using-arduino-ide

备用参考教程：https://blog.csdn.net/qq_28877125/article/details/107122264

问题总结

• ESP32ONE使用WIFI模块时，无法读取模拟值？（原问题网址）

此问题为ESP32本身冲突，了解避开即可。

ESP32 有两个 ADC。其中之一ADC2被WiFi积极使用。

从 IDF 文档中：由于 ADC2 模块也被 Wi-Fi 使用，因此一起使用时只有一个模块可以获得抢占，这意味着 adc2_get_raw（） 可能会被阻止，直到 Wi-Fi 停止，反之亦然。

这意味着当WiFi打开时，您不能在任何ADC2信道上使用ADC：GPIO4，GPIO0，GPIO2，GPIO15，GPIO13，GPIO12，GPIO14，GPIO27，GPIO25和GPIO26。

但是您可以使用ADC1，它使用引脚GPIO36，GPIO37，GPIO38，GPIO39，GPIO32，GPIO33，GPIO34和GPIO35。

---
