产品简介

Arduino Sensor Shield 传感器扩展板，专为arduino UNO R3控制板及其兼容控制板设计，采用叠层设计，引出了UNO R3主板上所有的I/O口，并有板载了两个LED，复位按钮，外部电源接口等，还专门设计了专用端口，如：串行通信接口、I2C通信接口等，使用非常方便，适合初学者。

此款扩展板的强大扩展能力、兼容性和易用性，对于Arduino初学者来说，不必为繁琐复杂电路连线而头疼了。它真正意义上的将电路简化，使用特定的传感器连接线能够很容易地将常用传感器连接起来，完成电路连接后，编写相应的Arduino程序下载到Arduino 控制器中读取传感器数据，经过运算处理，最终轻松完成你自己的互动作品。

引脚说明

排针接口说明

GVS黑红白 I/O口

• 14路数字引脚，其中包括6路PWM功能引脚
• 6路模拟引脚

专用排针端口（请根据实际使用）

• 2路IIC接口，接口顺序G/V/SDA/SCL（丝印IIC）
• 串口通信接口，G/V/RX/TX/V/G
• 6P排针接口，13/12/11/10/V/G （可连接PS2接收器或其他传感器）

PH2.0-4P端口说明

PH2.0-4P端口-适用本店乐高传感器及黑板传感器

• 10路接口（包含一路I2C，一路串口，3路模拟，5路数字）

其他功能说明

板载LED、复位按钮及电源外接端口

• ON-绿色LED -- 电源指示
• L -黄色LED -- 连接到D13引脚
• RST -RESET复位按钮
• VIN外接电源端口，接入UNO主控VIN（6-12V）

可外接选择数字引脚供电电压（此功能可用于舵机连接控制）

• 舵机外接电源接口（根据舵机不同注意电源的使用）

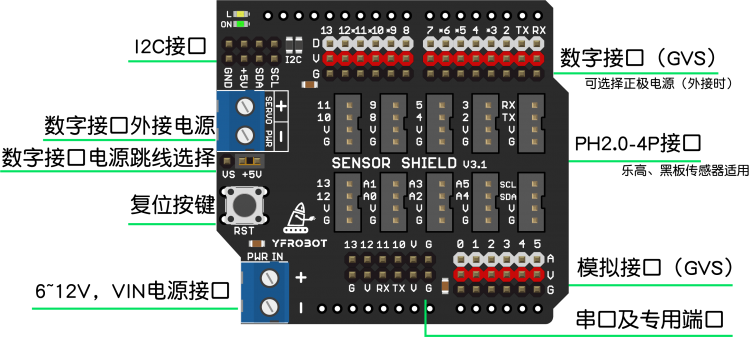

功能示意图
